Tekscan压力分布测量系统
Tekscan公司简介
Tekscan薄膜压力分布测试系统的领导者，通过使用挠性薄膜感测片来测量两个接触面间的压力分布，辅以定制的数据采集器和软体分析工具，能够深入了解缝隙间的压力分布问题所在，优化产品设计、品质与生产等。
I-Scan压力分布测量系统产品介绍
一套完整的标准版I-scan系统由数据采集器、专用分析软件及薄膜阵列式压力传感器三部分组成。可以搭配上百款型号的压力传感器，轻松满足多种实验场景的测试需求。
感 测 片
拥有200种以上的可挠式薄膜压力感测片，具有不同的尺寸、形状、解析度、温度和压力范围（高达25,000 psi或1,700 bar）等，能符合您不同的应用需求。
高解析度：
多达248个感测点/cm2（1600个感测点/in2）
感测点间距Z窄只有0.6mm（0.02in.）
感应区域从3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)
高温感测片可承受高达200℃（392℉）
可依据客户应用客製化感测片
数据分析软件介绍
I-Scan™提供了压力量测技术更全面且高质量的分布，使用者可以以多种格式显示压力分布数据。而软体内也提供压力云图的即时显示、记录、回放与储存等功能，另外，使用者也可以在软体内创建分析框进行各种分析，也能将其导出为ASCII档以便供其他软体所使用。
1、主要功能
即时显示2D、3D的压力分布数据
图表与数据分析（压力、力量和面积）
能将数据已Excel档案格式开启
同时查看/比较多个测试结果
显示峰值压力与重心
输出ASCII或AVI文件
2、图形和数据分析
力量对时间的关係图 – 右图是测试期间的力量对时间图表，用户可以沿著x轴移动黑色指示线至需要研究的时间点。
每帧可用数据：
总力量
重心位置
峰值压力
压力分佈
感测片MAPs
每个感测片有不同的形状、面积与感测点数，因此会搭配一份的MAP驱动文件，以使每个感测片在系统内能正常运作。
3、可視化
贴近真实的数据
软体中提供优化2D显示的选项，让点阵图以平滑的曲线显示，更贴近现实物体的形状
提供三种内插法
1x1无差值
3x3差值
5x5差值
4、数据表
I-Scan内含新的「数据表」功能，可将数据整合进Microsoft Excel表内，并在Tekscan内开启单个Excel电子表格以查看数据，也可以直接在Tekscan软体内进行Excel的自定义计算。
材料变试案例形与流动测
CPU、散热器等插槽测试
散热片的夹具设计

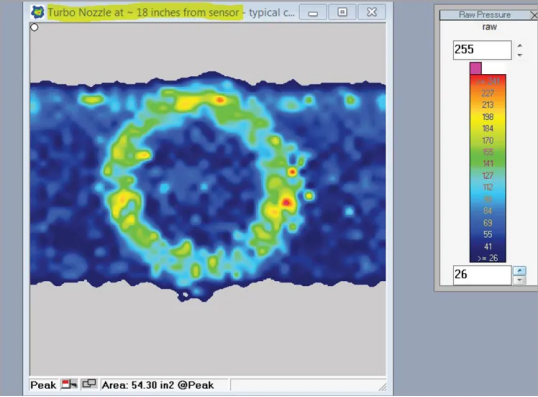

高压清洗机
手持式喷砂机
电池电芯夹设计验证
碳纤复合材料
步枪反作用力试验
