专利光热红外技术：AIM CoatPro 点式测厚仪参数、应用与集成说明
德国 AIM Systems 无损非接触膜厚测量仪（AIM 膜厚测量仪、AIM 非接触膜厚测量仪）专注无损膜厚测量，曾获德国 AMA 传感器与测量技术创新特别奖，并与弗劳恩霍夫等科研机构合作。旗下 CoatPro 点式涂层测厚仪（AIM 光热红外涂层测厚仪）基于专利光热红外技术，为工业产线与科研场景提供非接触测厚、无损的涂层厚度测量。
技术原理：光热红外反演膜厚
设备以调制 LED 激励涂层产生周期性热波，红外通道采集热波相位与幅值，经标准样片校准后换算为涂层厚度。该方式为光学测量，不依赖金属底材，干膜湿膜均可测量，并可预判固化后的干膜厚度。
产品参数（官网典型值，可定制）
|
参数项 |
规格 |
|
测量范围 |
1 ~ 2000 μm（可扩展） |
|
重复精度 |
±1%（典型值），亚微米至微米级 |
|
测量时间 |
< 0.5 s（典型值） |
|
工作距离 |
100 ± 80 mm |
|
探测角度 |
±70° |
|
整机 |
33×17×10 cm，约 4 kg |
产品优势
完全非接触、无辐射、无激光伤害、无消耗件，LED 光源寿命 >10000h；兼容金属、塑料、玻璃、橡胶、复合材料等底材，以及油漆、粉末涂装、水性、镀层、油墨、胶黏剂等涂料；可测曲面、粗糙面、异形件与内壁；不受温度、湿度、粉尘、震动、工件颜色影响，支持防爆一区二区，一体机免水冷。设备支持工业总线、二次开发与组态，可对接机械臂与自动化工位，自动输出检测报告与统计，服务质量控制、数字孪生与过程审计。

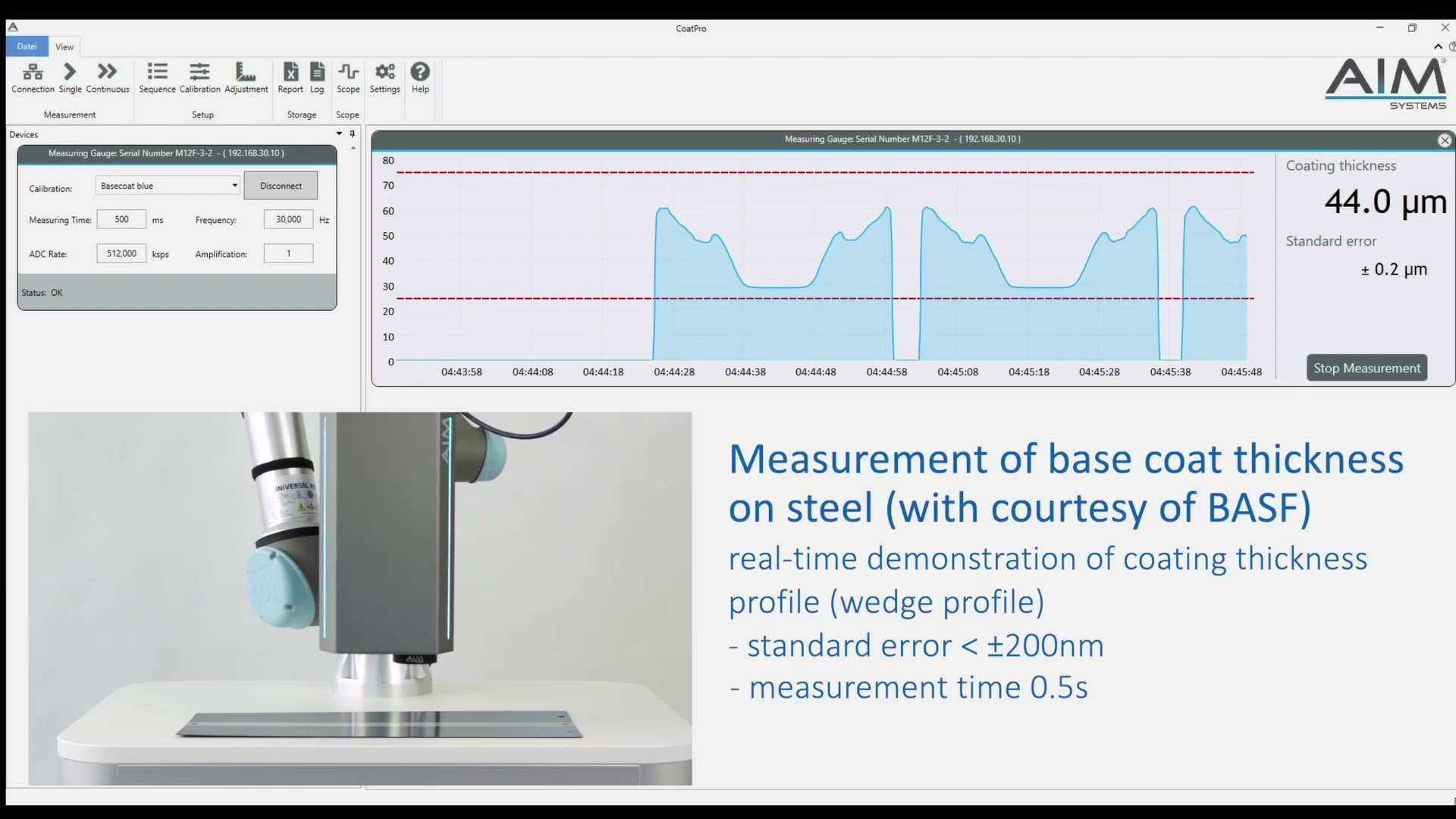

图 CoatPro 测量软件实时厚度曲线与读数界面
应用场景
覆盖汽车、机车、航空航天汽车漆层与车身零部件、塑料涂装、钢卷铝卷卷材、粉末涂装烘烤前、锂电池电极涂布厚度及孔隙率、橡胶与复合材料粘合剂层，以及实验室检测。典型方向包括钢结构防腐涂层、新能源壳体绝缘涂层、汽车高分子部件、航空高温功能涂层、复杂异形曲面自动化检测等。
相较需金属底材的涡流、磁感应与接触式方法，非接触光热红外避免压膜偏差，支持湿膜预判固化厚度，并以可追溯报告支撑质量控制与过程审计。
|
产品（标准全称） |
典型应用场景 |
解决的关键痛点 |
|
CoatPro 点式涂层测厚仪（AIM 光热红外涂层测厚仪） |
汽车/机车/航空航天漆层、塑料涂装、钢卷铝卷卷材、粉末烘烤前、锂电池电极片、实验室 |
接触式压膜偏差；涡流/磁感应需金属铁磁底材；湿膜与未烘烤粉末测不了；曲面内壁异形件难测；人工抽检重复性差 |
|
CoatPro XD 面阵涂层测厚仪 |
电池壳体绝缘涂层、复杂几何粉末涂层面分布 |
单点测量看不到整片均匀性，边缘与拐角盲区易漏检 |
|
CoatPro MLT 点式多层涂层测厚仪（CoatPro MLT 多层膜厚仪 / AIM 太赫兹 TDS 膜厚仪） |
多层非金属涂层逐层厚度解析（固化前/后） |
逐层剥离属破坏检测，多层厚度无法一次无损获得 |
|
CoatPro MSS 扫描多层涂层测厚仪（AIM 多光谱扫描测厚仪） |
非金属薄膜/涂层精密检测与缺陷成像 |
缺少轮廓与缺陷全貌，扫描速度慢、难在线 |
同系列提供 CoatPro XD 面阵涂层测厚仪、CoatPro MLT 点式多层涂层测厚仪（AIM 太赫兹 TDS 膜厚仪 / CoatPro MLT 多层膜厚仪）、CoatPro MSS 扫描多层涂层测厚仪（AIM 多光谱扫描测厚仪 / CoatPro MSS 多光谱测厚仪），形成点测、面分布与多层的完整产品线。欢迎结合具体样片咨询校准与集成方案。
